A Subestação Governador Valadares 6, pertencente ao grupo ALUPAR, foi projetada com sistemas de proteção utilizando IEDs Siprotec 5 em sua totalidade. A ISA CTEEP (IEMG) e CEMIG são as concessionárias que acessam a subestação no setor de 230KV.

A CCESE, em parceria com a SIEMENS, realizou as seguintes atividades na subestação:

​

Setor de 500KV - Linha de Transmissão GV6-PP2 - ALUPAR

​

• Realização do Comissionamento do Sistema de Teleproteção (OPGW)

• Teste Ponta a Ponta (End-to-end Test) com funções de proteção Diferencial de Linha (87L), Teleproteção por Impedância com Esquema Permissivo (85-21) e Teleproteção Residual de Neutro com Esquema Permissivo (85-67N)

• Implementação de esquema especial de teleproteção

• Inicialização e energização da Linha de Transmissão GV6-PP2

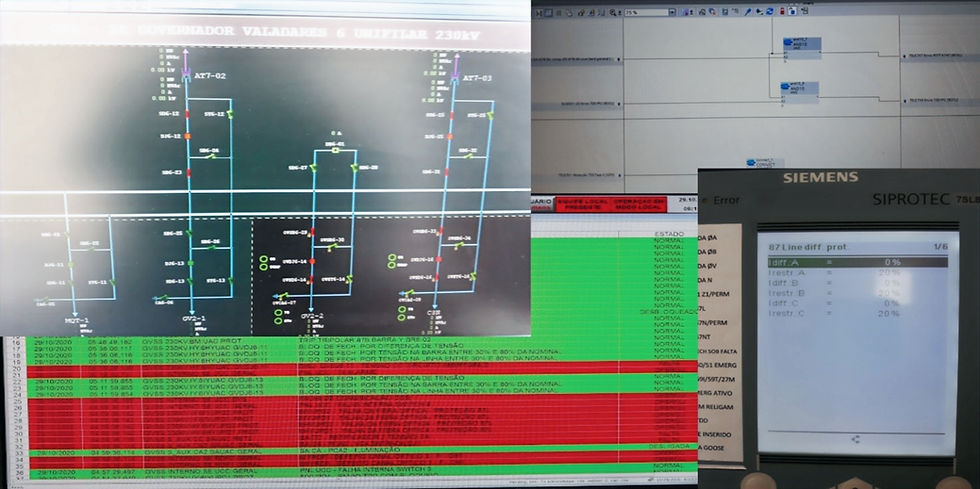

• Setor de 500KV - Oscilógrafos Digitais - REASON

• Configuração dos Oscilógrafos Digitais REASON, incluindo a função de Onda Viajante (PMU)

• Testes e ensaios com os oscilógrafos digitais para validar o PMU com o ONS

​

Setor de 230KV - Comissionamento - Sala de Controle ISA CTEEP

​

• Comissionamento dos sistemas de proteção e controle das linhas GOV2, CSN e Serviços Auxiliares

• Testes funcionais, interfaces e integração com os equipamentos de pátio e serviços auxiliares

• Testes ponta a ponta das linhas de transmissão

• Testes de interfaces com a proteção de barras

​

Setor de 230KV - Comissionamento - Sala de Controle CEMIG

​

• Comissionamento dos sistemas de proteção e controle das linhas GOV2 C2, MSQ e Serviços Auxiliares

• Testes funcionais, interfaces e integração com os equipamentos de pátio e serviços auxiliares

• Testes de interfaces com a proteção de barras do setor de 230KV
